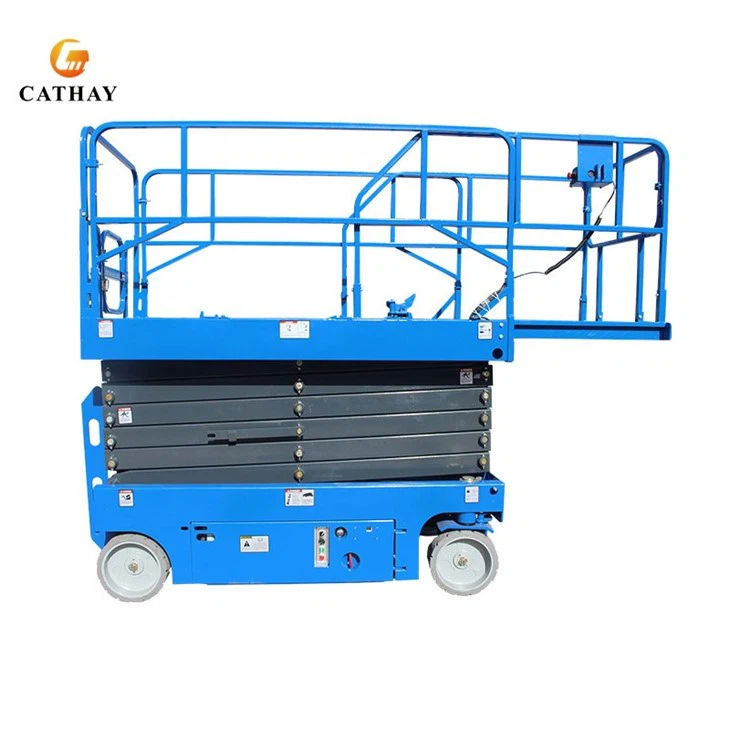

3 ~ 14m رفع ارتفاع محرك كهربائي ذاتي الدفع مقصية
تبلغ قدرة حمولة الرافعة المقصية ذاتية الدفع فئة Cathaylift CLS 3 0 0 كجم وارتفاع رفع يصل إلى 14 مترًا. الرافعة ذاتية الدفع بالكامل ويمكن أن تتحرك داخل المستوى الأفقي عند أي ارتفاع رفع ، مما يسهل بلا شك عمل المشغل ويحسن كفاءة العمل بشكل كبير. سرعة تحرك المصعد هي 0. 8-3. 5 كم / ساعة ، الحد الأدنى لنصف قطر الدوران 2500 مم ، والوقت اللازم لرفع المنصة إلى ارتفاع 12 مترًا هو 110 ثانية.
|
نموذج |
سي ال اس 06 |
سي إل إس 08 |
سي ال اس 10 |
سي إل إس 12 |
سي إل إس 14 |
|
ارتفاع الرفع (مم) |
6000 |
8000 |
10000 |
12000 |
13800 |
|
قدرة الرفع |
300 |
300 |
300 |
300 |
227 |
|
أقصى ارتفاع للحاجز الواقي تتكشف (مم) |
2150 |
2275 |
2400 |
2525 |
2590 |
|
أقصى ارتفاع للحاجز المطوي (مم) |
1190 |
1315 |
1440 |
1565 |
2050 |
|
الطول الإجمالي (مم) |
2400 |
2640 |
|||
|
العرض الإجمالي (مم) |
1150 |
1130 |
|||
|
حجم المنصة (مم) |
2270×1150 |
2840x1390 |
|||
|
حجم امتداد المنصة (مم) |
900 |
||||
|
أقل ارتفاع عن الأرض (مم) |
110/20 |
||||
|
قاعدة العجلات (مم) |
1850 |
||||
|
الحد الأدنى لعجلة نصف قطرها الداخلية (مم) |
0 |
||||
|
الحد الأدنى لدوران نصف القطر الخارجي للعجلة (مم) |
2100 |
2700 |
|||
|
مصدر الطاقة (v / kw) |
24/3.0 |
24/4.5 |
|||
|
طي سرعة الجري (كم / ساعة) |
4 |
||||
|
زيادة سرعة الجري (كم / ساعة) |
0.8 |
||||
|
ارتفاع / هبوط السرعة (ثانية) |
40/50 |
70/80 |
|||
|
البطارية (V / AH) |
4×12/135 |
4x12/150 |
|||
|
شاحن (V / A) |
24/25 |
24v/30 |
|||
|
أقصى قدرة على التسلق (بالمائة) |
20 |
||||
|
أقصى زاوية العمل المسموح بها |
2-3 درجة |
||||
|
طريقة السيطرة |
التحكم في النسبة الكهروهيدروليكية |
||||
|
سائق |
عجلة أمامية مزدوجة |
||||
|
محرك هيدروليكي |
عجلة خلفية مزدوجة |
||||
|
حجم العجلة محشوة ولا علامة |
Φ381×127 |
||||
|
الوزن الكامل (كجم) |
1900 |
2080 |
2490 |
2760 |
3320 |
تفاصيل المنتجات
الرافعة المقصية ذات المحرك الكهربائي ذاتية الدفع CSL مزودة بأربع بطاريات قابلة لإعادة الشحن بسعة 210Ah للتشغيل المستقل على المدى الطويل. تتم حركة المصعد بواسطة عجلتين دوارتين مدفوعتين ، كل منهما مزودة بمحرك هيدروليكي خاص بها ، مما يحسن القدرة على المناورة والنعومة.
باستخدام عصا التحكم متعددة الوظائف على منصة التشغيل ، يمكنك التحكم في اتجاه وحركة الماكينة في الحالة المطوية والمرتفعة ، وتحديد وضع القيادة - الأفقي أو الرأسي ، والتحذيرات الصوتية ، وتحديد مستوى البطارية وأكواد خطأ النظام ، وقم بإيقاف الطوارئ.
المزيد من التفاصيل
تتميز الرافعة المقصية ذات المحرك الكهربائي ذاتية الدفع من CLS بوحدة تحكم مبرمجة مع وحدة التحكم CURTIS المصنوعة في الولايات المتحدة الأمريكية ، والتي توفر أمانًا تشغيليًا أكبر بالإضافة إلى التشغيل السلس لجميع الوظائف:
1. قم بتغيير سرعة حركة المصعد تلقائيًا. عندما ترتفع المنصة عن 2.5 متر ، يتم تنشيط مستشعر الرفع وتقلل وحدة التحكم السرعة المحتملة للرافعة في المستوى الأفقي.
2. وظيفة مكافحة الانقلاب. عند القيادة على منحدر ، يتحرك المصعد حتى يصل منحدر المنصة إلى قيمة خطيرة (هذه القيمة مبرمجة وتساوي 5 درجات). من المستحيل رفع المنصة بالإضافة إلى الحركة في المستوى الأفقي.
3. حماية عثرة الطريق. تمتد عوارض واقية (قناتان) تلقائيًا إلى جانبي الرافعة عندما تبدأ المنصة في الارتفاع وتنطوي تلقائيًا عند إنزال المنصة بالكامل.
توفر عجلات المداس المصنوعة من المطاط الرمادي المرن بقطر كبير قوة جر جيدة على السطح وقابلية المرور ، ولن تترك علامات على أي أرضية ، موصى بها في المكاتب ومحلات السوبر ماركت ومراكز التسوق وأماكن الحفلات الموسيقية والأماكن الرياضية والمطارات ومحطات القطارات والتجميع والتفكيك والبناء وأعمال الإصلاح من أي تعقيد.
تم تجهيز منصة العمل الخاصة بالمصعد بقسم تصغير يسمح لك بزيادة طول المنصة بنسبة 30 بالمائة وتوسيع منطقة عمل المشغل بشكل كبير. لسهولة الصيانة ، تم دمج جميع أنظمة وآليات التشغيل المهمة في الأبواب الدوارة أسفل المصعد.
في الوقت الحاضر ، يتم تقديم مجموعة واسعة من آليات الرفع في السوق. تختلف النماذج في السعر ، وارتفاع رفع المنصة ، وحجم البضائع التي يمكن رفعها ، والقدرات الفنية. لكن جميع مصاعد Cathaylift المقصية لها أيضًا المزايا التالية:
1. القدرة على رفع الأحمال الثقيلة إلى حد ما.
2. استقرار التركيب يضمن سلامة العمال عند العمل على ارتفاعات.
3. هذه المصاعد سهلة الاستخدام للغاية. وهي مجهزة بجهازين يسهلان التحكم في المصنع من المنصة ؛
4. تصميم ملائم ، حجم صغير ، دقة عالية ، سهل النقل.
5. إرتفاع الرفع من ثلاثة أمتار إلى أربعة عشر.
6. يركب الجهاز بشكل مثالي على أي سطح لأنه يحتوي على عجلات عريضة إلى حد ما - يبلغ قطرها نصف متر تقريبًا ؛
7. يمكن للمصعد العمل في مواقع مختلفة.
8. إذا لزم الأمر ، يمكن تكبير سطح العمل بمقدار الثلث الآخر من الحجم الإجمالي ؛
9. المصعد مزود بنظام إنذار ونظام ، إذا لزم الأمر ، يحد من كمية الحمولة المرفوعة ، وإذا كان ذلك مناسبًا ، يؤدي إلى ازدحام مروري. كل هذا يقلل بشكل كبير من عدد حوادث العمل ؛
10. مع مجموعة متنوعة من النماذج ، يمكنك اختيار النموذج الذي يناسبك بدقة من حيث المؤشرات الفنية والأسعار.
