يمكن أن تعمل رافعات ذراع الرافعة على العديد من أنواع الأرض ، مثل العشب وأرض الاستاد والأرض الحساسة الأخرى. مع ارتفاع العمل من 12m إلى 22m وسعة التحميل 200kg ، يمكنها تلبية جميع أنواع متطلبات العمل على ارتفاعات عالية. يمكن أن تكون مجموعة متنوعة من الطاقة اختيارية ، مثل البطارية ، والتيار المتردد ، والديزل ، والبنزين ، والهجين ، مما يجعلها تعمل بشكل أفضل.
نوع النموذج | CTA -10 أ | CTA -12 أ | CTA -14 T | CTA -16 T | CTA -18 T | CTA -20 T |
إصدار | مفصلية | مفصلية | تلسكوبي | تلسكوبي | تلسكوبي | تلسكوبي |
ارتفاع الرفع | 10M | 12M | 14M | 16M | 18M | 20M |
ارتفاع العمل | 12M | 14M | 16M | 18M | 20M | 22M |
سعة التحميل | 200 كجم | |||||
حجم المنصة | 0.9*0.7M | |||||
نصف قطر العمل | 5.5M | 6.5M | 8.5M | 10.5M | 11M | 11M |
الوزن الصافي | 1855 كجم | 2050 كجم | 2500 كجم | 2800 كجم | 3000 كجم | 3100 كجم |
الحجم الكلي (L * W * H) | 5.2*1.7*2.1M | 6.2*1.7*2.1M | 5.6*1.7*2.1M | 5.7*1.7*2.2M | 6.5*1.8*2.3M | 5.8*1.9*2.3M |
قوة اختيارية | التيار المتردد الكهربائي (محرك شيان) | |||||
محرك ديزل باور (محرك YSD) | ||||||
قوة البنزين (محرك هوندا) | ||||||
طاقة بطارية DC (محرك بوشر) | ||||||
التيار المتردد بالإضافة إلى ديزل / طاقة غاز (طاقة مزدوجة) | ||||||
التيار المتردد / الديزل / الغاز بالإضافة إلى التيار المستمر (ثنائي الطاقة) | ||||||
اختياري إضافي | جهاز المشي بعجلة الاحتكاك: (تحريك اوتوماتيكي) | |||||
تفاصيل المنتجات:
● مطبق على مشاريع أعمال جوية مختلفة
● مدمجة وقابلة للحمل ، يمكن سحبها لمسافات طويلة بواسطة مركبات مختلفة - لا حاجة إلى رخصة قيادة تجارية
● دعامات هيدروليكية مع جهاز تسوية أوتوماتيكي
● تحكم هيدروليكي نسبي كامل ، منصة كبيرة ، تحكم بسيط وسريع.
● 360 درجة دوران القرص الدوار المستمر
● جهاز المشي بعجلة الاحتكاك: (تحريك آلي)
● خيارات طاقة متعددة ، صيانة قليلة
● الأفضل مبيعًا
تفاصيل الصور:

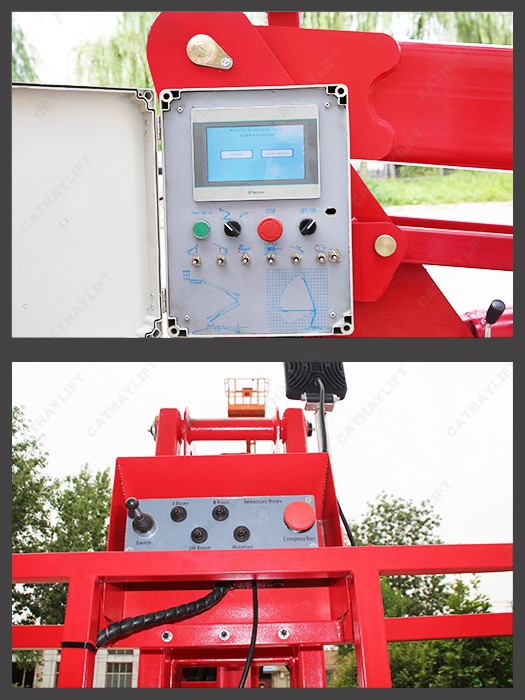

لوحة التحكم الأرضية ونظام التحكم بالمنصة:
نظام التحكم الأرضي مزود بشاشة عرض LED ، وهناك أنظمة لغات متعددة للاختيار من بينها. يمكنك أيضًا إدخال لغات أخرى بنفسك. وهي مجهزة أيضًا بنسخة إلكترونية من الدليل ، ويمكنك عرض جميع معلمات الماكينة ومعلمات الزاوية لكل ذراع امتداد. تم تجهيز نظام التحكم في المنصة بزر منع التشغيل الخاطئ وزر التوقف في حالات الطوارئ.

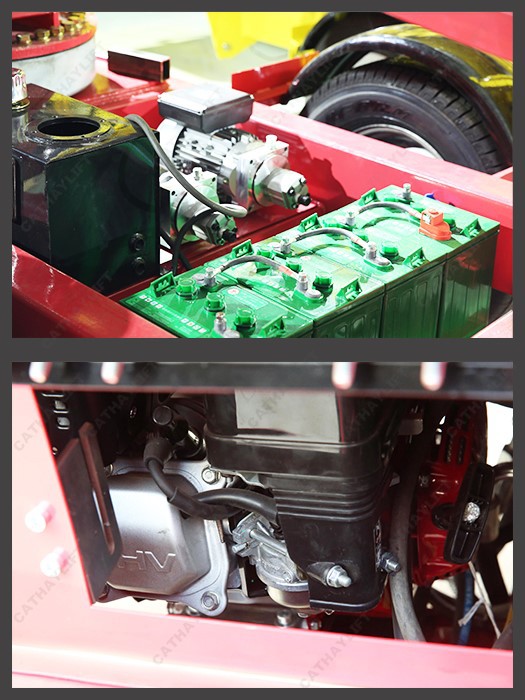

خيارات طاقة متعددة:
Optional 1>محرك ديزل
Optional 2>محرك بطارية DC
Optional 3>محرك كهربائي AC
Optional 4>محرك بنزين
Optional 5>طاقة هجينة

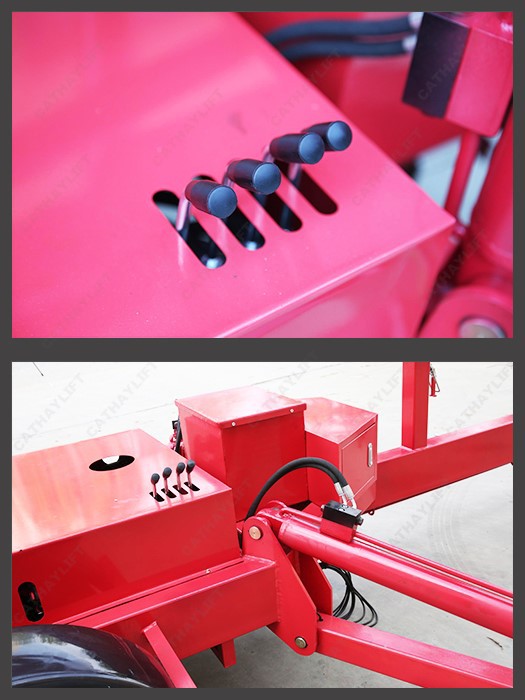

تحكم الركيزة:
تتوافق وحدات التحكم الأربعة مع أذرع الامتداد الأربعة. قبل العمل ، يتم التحكم في تحرير الركائز ، ويتم تطبيق القوة بالتساوي لتحقيق حالة متوازنة.

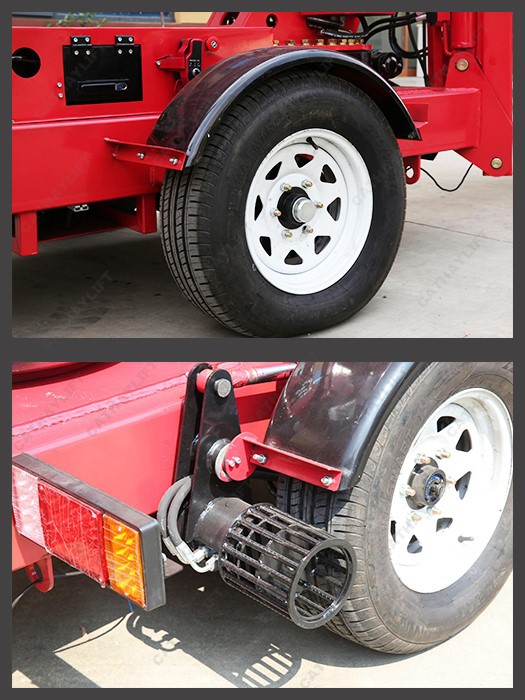

عمود الالتواء ، عجلات مطاطية تعمل بالهواء المضغوط ، تحريك أوتوماتيكي:
يتميز عمود الالتواء بأداء عازلة ممتاز ومرونة جيدة ، ويتم تثبيت عجلات مطاطية على طرفي عمود الالتواء. عندما تقفز إحدى العجلات ، سيقود عمود الالتواء العجلة الأخرى للقفز بشكل مناسب ، وبالتالي تقليل إمالة وهزة الجسم. نظرًا لصلابة الالتواء ، فقد تم تحسين صلابة لفة ذراع الرافعة وثباتها بشكل كبير. تحريك آلي
المزيد من التفاصيل:
ضوء LED على السلة للعمل الليلي
ضوء الذيل وضوء الفرامل
ضوء تحذير على 4 قطع أرجل دعم أوتوماتيكية
استوردت ألمانيا فرامل ماركة ALKO
لوحة تحكم مقاومة للماء على المنصة
مفتاح ديد مان ، لوحة تحكم مقاومة للماء
صندوق كهربائي مقاوم للماء ، مؤشر طاقة البطارية ، توقف الطوارئ
محرك ديزل YSD (قياسي)
محركات الديزل / الغاز مجهزة بمسرعات يدوية.
محرك بنزين هوندا (اختياري)
محرك بطارية سويسرا Bucher DC (اختياري)
مقبس الشحن حسب الطلبات
عمود الالتواء مع وظيفة امتصاص الصدمات الرائعة
عجلات مطاطية تعمل بالهواء المضغوط ، فرامل مغناطيسية كهربائية
أسطوانة ثنائية الاتجاه مزودة بصمام توازن ومفتاح انحدار للطوارئ
خرطوم هيدروليكي دقيق ، لا يوجد تسرب للزيت على الإطلاق
قضيب التحكم لـ 4 قطع من الأرجل الداعمة الهيدروليكية الأوتوماتيكية
نظام إنذار تنقية خزان الزيت الهيدروليكي
2 نوافذ لسهولة الصيانة
360- لوحة دوران بالدرجات مع محرك بتقنية مخفض السرعة.
ذراع تلسكوبي لأنواع موديلات 14 م 16 م
مفصل محدب التصميم الخاص
اتصال دقيق مشترك / المشابك
كتلة منزلقة بذراع تلسكوبي
سلة متينة بهيكل تصميم مضاد للقرص
سلم وباب المنصة
سلة ضبط مستوى التبديل
النقل التلقائي (اختياري)
اسطوانة صغيرة تحت السلة للحفاظ على المنصة أفقية
سلسلة الرفع والحفاظ على التوازن (لمسافة 16 م)
قفل أمان للذراع.منع اهتزازه عند سحب المصعد
مستشعر زاوية الميل ، لن ترتفع المنصة أو تنخفض إذا كان الجسم أكثر من 4 درجات
مفتاح محدود لاحتياطات السلامة
يمكن توصيل صفارة الإنذار أو فصلها
قضيب سحب قابل للفك
طلاء بخاخ ممتاز للقطع والمسحوق
خراطيم الأسلاك والهيدروليك الأنيقة
تصميم هيكل مضغوط ودقيق للغاية
4 قطعة أرجل دعم هيدروليكية أوتوماتيكية
مع وظيفة تعديل الزاوية المرنة
عجلات التوازن المطاطية
مجموعة كاملة من ملاحظات التحذير باللغة الإنجليزية
شاحن بطارية ذكي

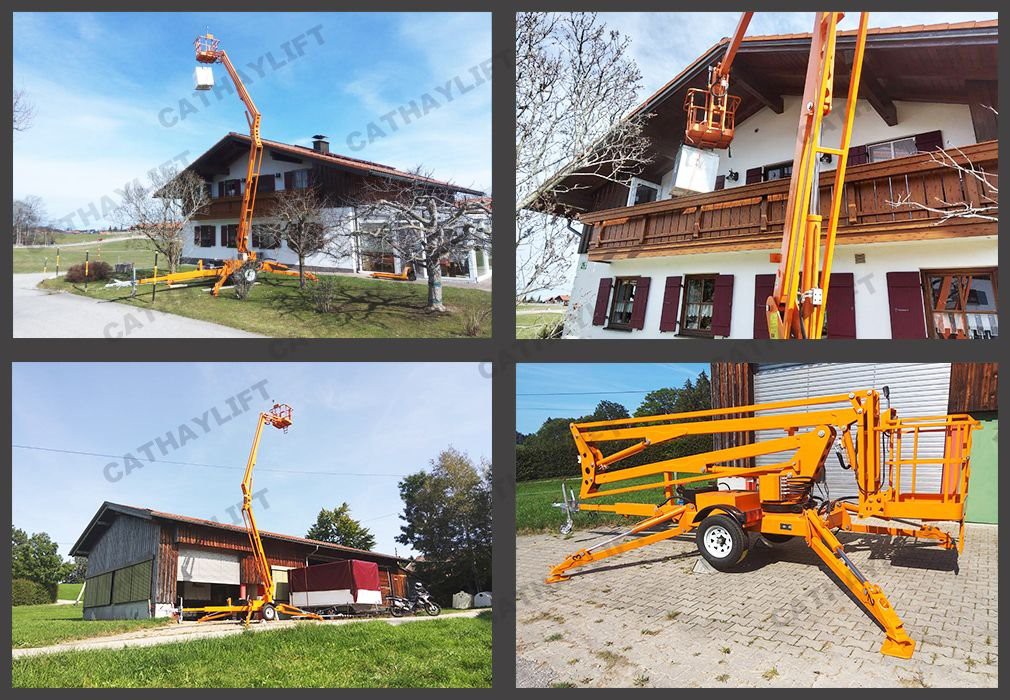

ترتيب حقيقي:
