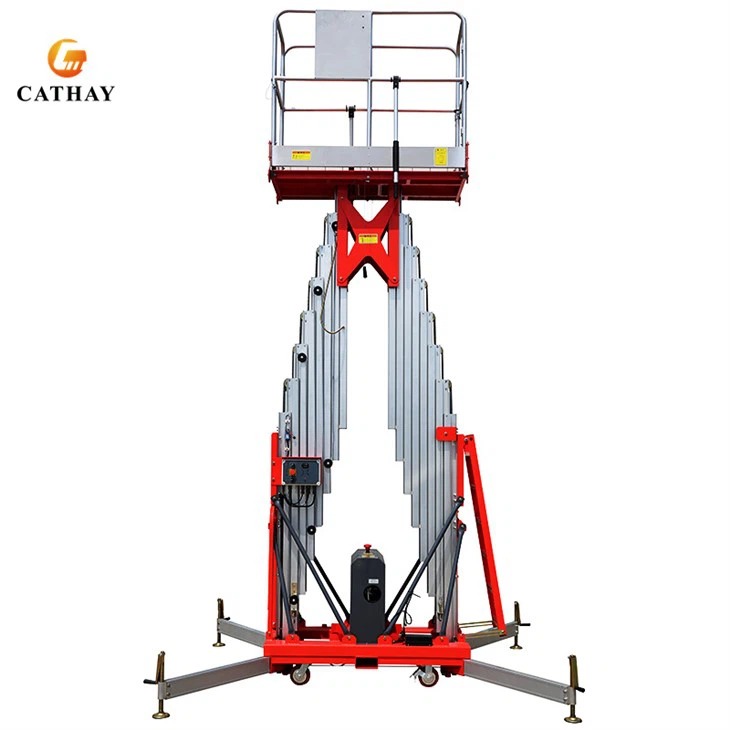

يتم اختيار المكونات الأساسية لهذا الجهاز من مكونات عالية الجودة من الشركات المصنعة المعروفة ، ويتم تصنيع الهيكل الرئيسي للقاعدة من الفولاذ المنغنيز Q345 ، والذي يتم دمجه مع عملية الختم واللحام الشاملة لضمان استقرار الإطار. يتكون عمود الرفع من مادة سبيكة الألومنيوم عالية النتيجة 6005T5 ، وتم تجهيز الدرابزين بحزم فولاذية مربعة 35 × 35 مم. جهاز التثبيت المتكامل المتكامل على الطرق التكيفية ، وآلية مضادة للأنابيب الهيدروليكية ، ووحدة تفتيش الصدع الذكية وغيرها من تقنيات الحماية المتعددة ، مع ضمان سلامة المشغلين بشكل كامل ، تعمل بشكل كبير على تحسين كفاءة تشغيل المعدات.
|
رقم النموذج |
Cr -7. 5d |
cr -9 د |
|
|
Max.Platform الارتفاع |
مم |
7500 |
9000 |
|
أقصى ارتفاع العمل |
مم |
9500 |
11000 |
|
سعة التحميل |
مم |
200 كجم |
150 كجم |
|
ركاب |
مم |
1 |
1 |
|
الحجم الكلي |
مم |
1460*1020*1990 |
1460*820*1990 |
|
حجم المنصة |
مم |
1000*620 |
|
|
قاعدة العجلات |
مم |
1140 |
|
|
Max Drive Speed (منصة مخزنة) |
كم/ساعة |
4 |
|
|
Max Drive Speed (تم تمديد النظام الأساسي) |
كم/ساعة |
1.1 |
|
|
دائرة نصف قطرها مين |
مم |
0 |
|
|
لأعلى/لأسفل السرعة |
/ثانية |
48/40sec |
53/48sec |
|
حجم عجلة القيادة |
مم |
Φ230X80 |
|
|
بطارية |
الخامس/آه |
2x12vdc/100ah |
|
|
رفع محرك |
/ |
24vdc/1.3kw |
|
|
وزن صافي |
كجم |
1260 |
1360 |
|
شاحن |
24V/15A |
24V/15A |
|
تفاصيل المنتج:
● تقنية التحكم النسبية ذات الحلقة المغلقة عالية الدقة (معدل الاستجابة الحساسة/معدل الفشل المنخفض)
● مركز التحكم في المنصة الأرضية وسلة الشحن المنسقة
● وحدة التحكم الإلكترونية في وحدة التحكم الإلكترونية (نظام التشخيص الذاتي)
● آلية التوجيه الهيدروليكية + نظام محرك كهربائي (آلية ضمان التوازن الديناميكي)
● حل الطاقة الصديق للبيئة (نظام شحن الطاقة الذكي)
● نظام الإدراك والحماية الذكي التضاريس (المراقبة في الوقت الحقيقي على أساس رادار الليزر)
● جهاز إنذار الصوت والضوء (الجرس متعدد النطاقات + ضوء تحذير عالي التحذير)
● نظام الكشف التلقائي للميل (مستشعر الميل الرقمي ثلاثي الأبعاد)
تفاصيل الصور:
جهاز الحد الأقصى للسفر ، والكابل المقاوم للارتداء ، وسادة قاعدة أمان مضادة للانزلاق:
يتمتع جهاز الحد العالي الجودة للسفر (متوافق مع IC 60947-5-1) على نطاق درجة حرارة واسعة من قابلية التكيف البيئية وخصائص الاضطراب المضاد للإلكترونية ، ويضع بدقة المشغل في السيناريوهات الصناعية مع حقول كهرومغناطيسية قوية ، وتغيرات درجة الحرارة وتغيرات الرطوبة. يعتمد كابل الطاقة المقاوم للارتداء (UL 758) تصميم حماية درجة الحرارة ، ويدمج بنية القوة الخارجية المضادة للميكانيكية لتحمل الضغط المستمر. تم تجهيز قاعدة منصة العمل بوسادة أمان مضادة للانزلاق (EN ISO 20345 معتمدة) ، والتي تستخدم عملية معالجة سطح معامل الاحتكاك العالية وتصميم هيكل مضاد للاحتراق لحماية العمال من السقوط.
مقبض التحكم الذكي المريح ، منطق السلامة المتشابك ثنائي السيطرة ، وحدة فرامل الطوارئ:
مزود بمقبض ذكي قابل للبرمجة يتوافق مع معيار ISO 13849 ، ويعتمد عملية تشغيل قبضة وتصميم بنية حماية اللمس الخاطئة لتحقيق انتقال دقيق لأوامر الرفع لتجنب اللمسات الخاطئة. لا يمكن إجراء التحكم في الأرض والتحكم في سلة السلة في نفس الوقت ، وكلاهما دارات أمان مزدوجة القناة.
التوجيه الهيدروليكي الكامل ، نظام محرك كهربائي ذكي ، جهاز تحذير الصوت والضوء ، وحدة مستشعر الإمالة ثلاثية الأبعاد:
يتبنى المحور الأمامي نظام توجيه هيدروليكي حلقة مغلقة ، مزود بوحدة محرك كهربائي ذكي ونظام استشعار ديناميكي متكامل. يتم رفع المنصة إلى ارتفاع حرج لتشغيل حماية التعشيق الارتفاع وتنشيط ضوء التحذير. تم تجهيز آلية المشي مع 4 مجموعات من الإطارات المطاطية المركبة عالية المرونة مع مواصفات قدرها φ305mm × 100mm ، ويعتمد Tread صياغة Ral 7035 الصناعية المقاومة للارتداء.
طلب
ترتيب حقيقي:
الوسم : رفع الصاري العمودي المسموح به ذاتيا
